英国Biral公司

BTD-200 雷电预警系统
BTD-200 Lightning Warning System





主要特点和优势

  • 完全的,开箱即用的警告系统,安装量极少
  • 全自动报警触发
  • 警告最危险(头顶)的雷电,甚至预警在第一次雷击之前发出
  • 先进的自动自检功能,确保系统运行
  • 准确的35公里(22英里)探测范围
  • 探测云地闪、云内闪和云间闪
  • 与雷电网络系统相比,探测效率显著提高
  • 检测带电降水和强电场报警信息
  • 是场磨式电场仪理想的升级换代产品
  • 符合EN50536:2011 + / A1:2012的1级探测器标准
  • 符合IEC62793对A类探测器的要求
  • LW闪电工程软件,中文显示,谷歌地图
  • 可以带闪电方向仪,显示雷电云移动方向

英国Biral公司的BTD-200雷电预警系统,是在航空专业雷电探测系统的基础上开发的一套完整的雷电预警系统,经过验证的探测技术可以可靠地探测距离传感器35公里(22英里)范围内的各种形式的雷电,产品设计为可快速,轻松地安装,配有通用电源适配器,基本的PC服务器应用软件Lightning Works (闪电工程软件),用于雷暴的监控,预警和数据记录。


BTD-200 雷电预警系统

独立运行的雷电预警系统

为工业和气象应用而设计

为休闲、运动和户外爱好者而设计

高尔夫球场,团体运动,学校体育设施

运动场馆,户外休闲和主题乐园

是场磨式大气电场仪理想的升级换代产品


独特的闪电探测技术

当发生雷电放电时,电荷会发生明显的转移,从而引起大气电场的扰动,这种扰动可被探测到超过100公里的距离。BTD-200天线探测低频(<50 Hz)的扰动,并对信号进行处理,以探测和测距雷电放电。由于雷电放电信号的低频特性,BTD-200过滤掉高频的电磁波信号,这些信号对其它传感器很难处理。

BTD-200使用准静电技术测量,以避免使用无线电波和场磨式传感器检测闪电的误报和机械故障问题。最重要的是,它能够在第一次头顶闪电前发出预警,使用基于无线电检测的仪器不可能进行这种早期预警。许多低成本商用雷电预警系统使用雷电放电产生的无线电波作为主要检测技术,它们虽然提供了灵敏的检测方法,但是这些无线电波还有许多其它来源,例如来自电气设备,车辆点火系统和固定或移动发射器的电弧,这些都会导致系统的高误报率。

由于这些限制,大多数单站的雷电探测器采用间接测量,如光学闪光检测,试图减少虚假警报,并使用复杂的信号分析方法来估计距离,但是这些技术只是部分有效,它们具有较高的误报率,较差的探测距离精度和较短的工作寿命,因此这些旧技术的雷电探测仪声誉不佳,因为人造或一些天然信号源(高频)也可以像闪电放电一样对地球的电场进行扰动而使仪器分辨不出,但是,BTD-200的误报率几乎为零。

最重要的是,BTD-200能够在第一次雷击之前发出潜在的头顶闪电警告,基于无线电的检测系统不可能进行这种早期预警。


真实的雷暴探测

在许多应用中,雷电预警系统用于通过提供雷暴迫近的预警来帮助保护人员和设备免受雷击的危险,对于高度易燃的工业过程,如炼油厂和储存设施,以及石油化工生产,雷击可能极其危险,这一点尤为重要,如果雷暴在靠近探测器前已经产生一定距离的闪电,依靠雷电探测的探测器才有效。如果雷暴正在头顶形成,那么雷暴的第一次袭击可能非常靠近,旧系统无法对此类事件发出高级警告,因此它们不提供任何保护。

BTD-200先进的检测原理使其能够监测局部强电场强度和带电降水的存在,这两者都是发展中的头顶风暴云的闪电风险的强有力指标。

这使得BTD-200即使在任何闪电产生之前也能提供头顶闪电风险的警告。

这种高级预警可以在闪电开始前20分钟,给予时间提醒人员并开始安全的操作措施,例如关闭易受攻击的设备和操作流程等活动。


应用

有许多工业应用和流程需要依赖可靠地雷暴预警以降低风险,提高现场安全性并最大生产率。

在许多应用中,能够可靠地警告雷暴存在的能力可以提高安全性和生产率,休闲产业必须考虑和管理雷暴给客户和员工带来的风险。

户外活动包括音乐会,主题公园,体育场馆和高尔夫球场。可靠的雷暴探测允许这些活动及时采取适当的安全预防措施,并且仅在必要时进行,一旦风暴威胁结束,可以快速安全地恢复正常运营,从而保护生命和效益。

  • 石油和天然气加工终端
  • 石油化工厂
  • 精细化学品生产
  • 发电
  • 太阳能/风电场
  • 计算机服务器间
  • 露天采矿
  • 弹药工厂
  • 电力线维护

与场磨式设备相比,BTD-200具有许多显着优势,包括更大的探测范围,没有活动部件,从而延长寿命并降低服务成本,最重要的是降低了误报率,因此,BTD-200是工业和气象领域用户的理想升级产品。

可靠的雷暴探测允许这些操作及时采取适当的安全预防措施,并且仅在必要时进行,一旦雷暴威胁过去,就可以快速安全地恢复正常运营,从而保护了工厂和生命,同时最大限度地提高运营效率。

在气象应用中,现场特定的详细信息可以输入客户预警系统,也可以输入数字模型,提高数据密度,并显著帮助临近预报或者天气预报系统。


系统

BTD-200闪电警告系统是一种模块化系统,设计为开箱即用,但随着需求的增长或变化也可扩展。其基本系统包括一个放置在室外的雷电探测仪,位于室内的电脑则运行所提供的Lightning Works闪电工程服务器软件。 该系统包括通用主电源转换器和可选的连接电源和主机PC的电缆。

如果需要,可以使用内置继电器将BTD-200直接连接到合适的声音报警器。


闪电工程软件 – 图形化的报警软件

BTD-200闪电警告系统包括控制和显示软件 - Lightning Works 闪电工程软件。

LW闪电工程软件,可以中文显示,可以使用谷歌地图。

这个全面的服务器软件包允许管理员对BDT-200进行组态,通过调节距离相关的预警带满足预警要求,它在本地区域的地图上实时显示闪电位置,同时显示当前的闪电预警级别,它提供以下功能:

  • 多用户功能,最多可同时拥有5个用户(一个管理员,4个观察站)
  • 地图叠加显示闪电距离预警区域(用户可调)
  • 当前闪电警告状态(实时显示)
  • 传感器健康状态显示(确保系统正常运行)
  • 系统配置窗口
  • 闪电事件的自动数据记录(用于以后的数据检索和研究)

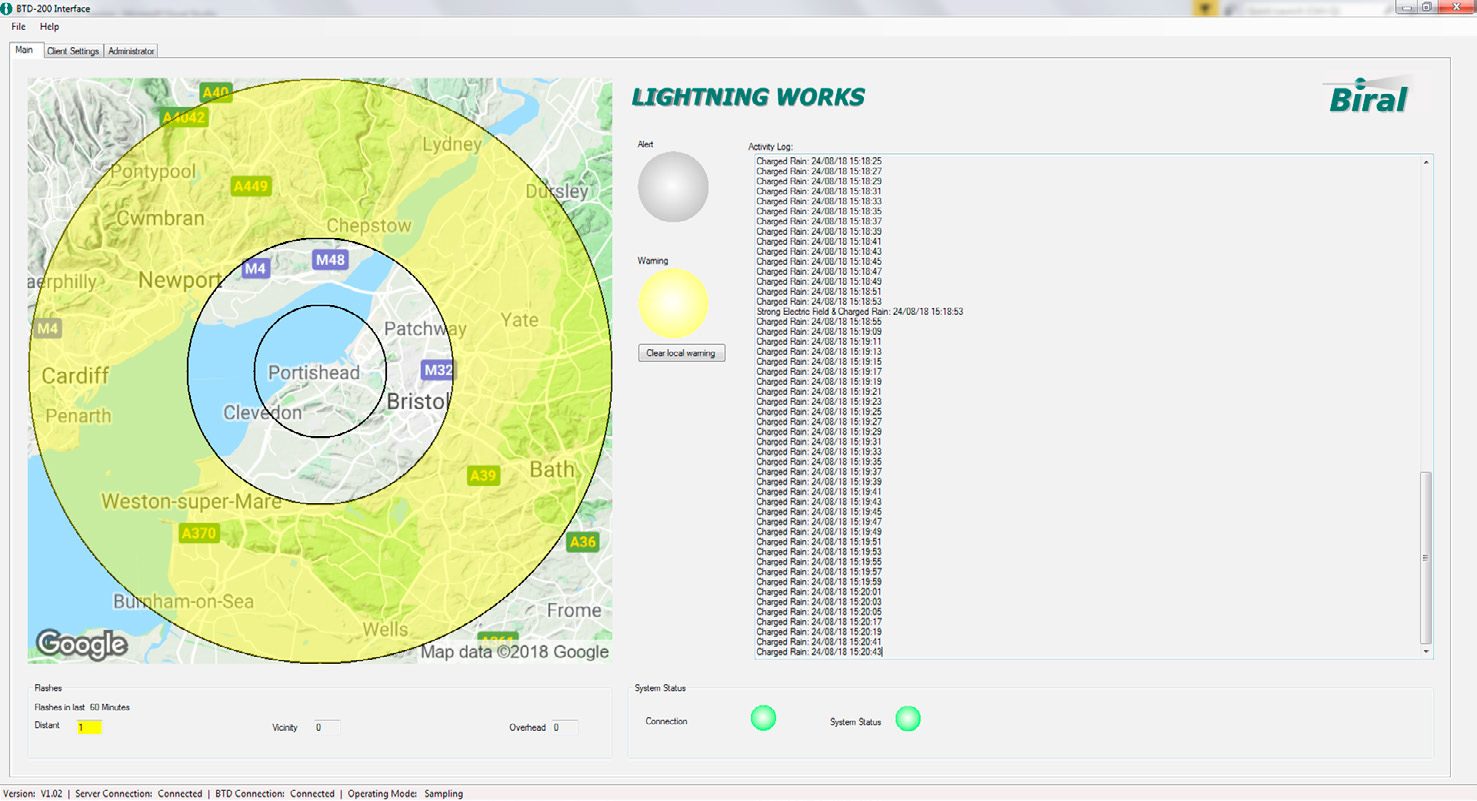

BTD-200 系统软件(英文)

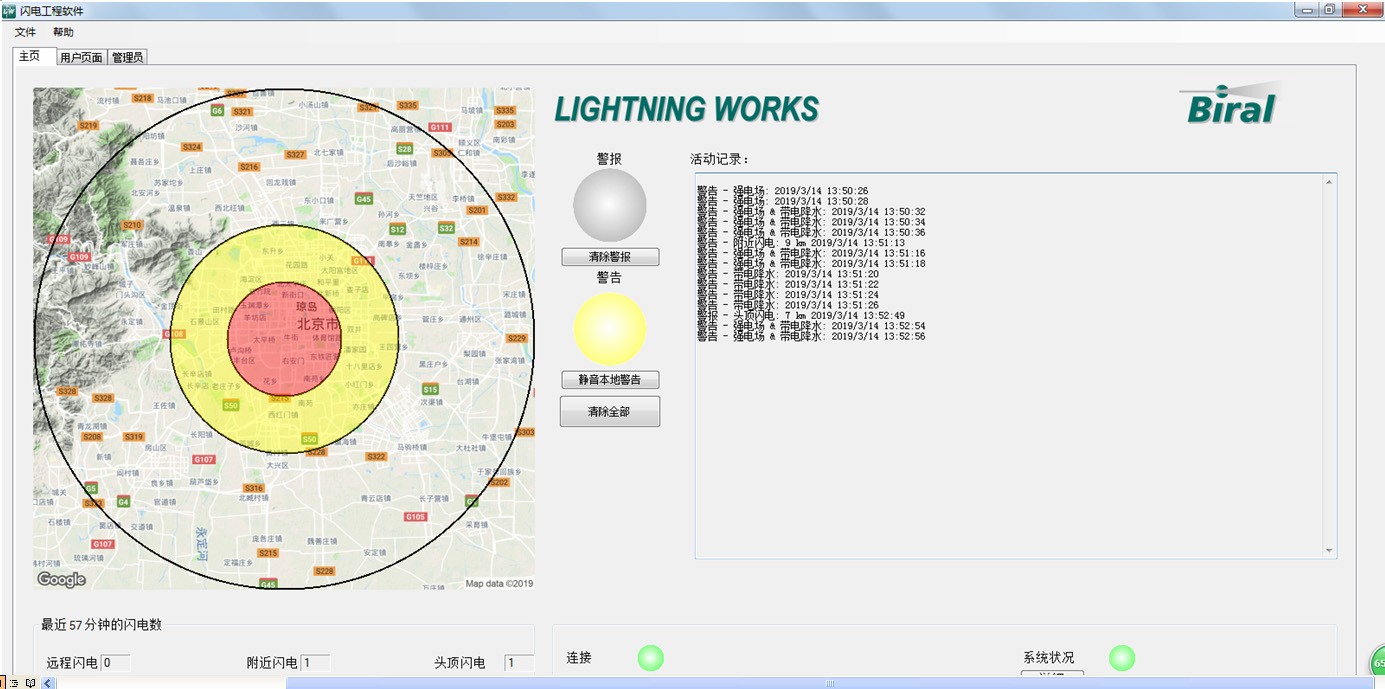

BTD-200 系统软件(中文)


BTD-200 方向仪

BTD-200可以安装闪电方向仪,可以动态追踪雷电云的具体位置和移动方向。

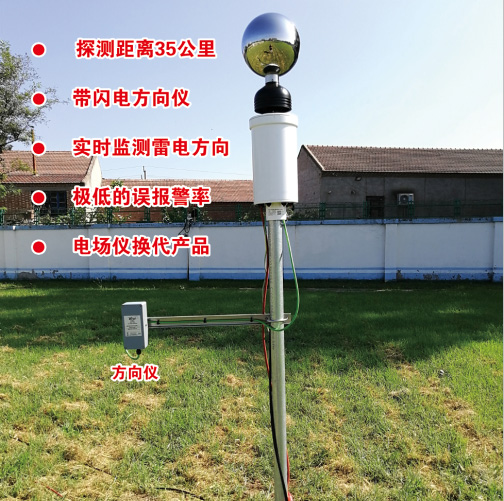

BTD-200(安装方向仪附件)

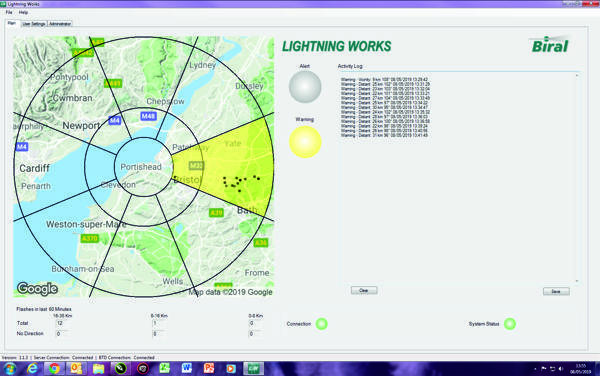

BTD-200带方向仪后可显示八分图,发生闪电的区域以红或黄报警级别色标识,并标注出闪电的具体落点(英文)。


BTD-200系统(带方向仪) 雷电天气实测记录:

我们在中科院大气所香河基地安装了1套BTD-200雷电预警系统,该系统可以探测半径35km范围内的闪电,由于带闪电方向仪,可以实时探测每个闪电的距离和方位角,动态追踪雷云的移动过程。

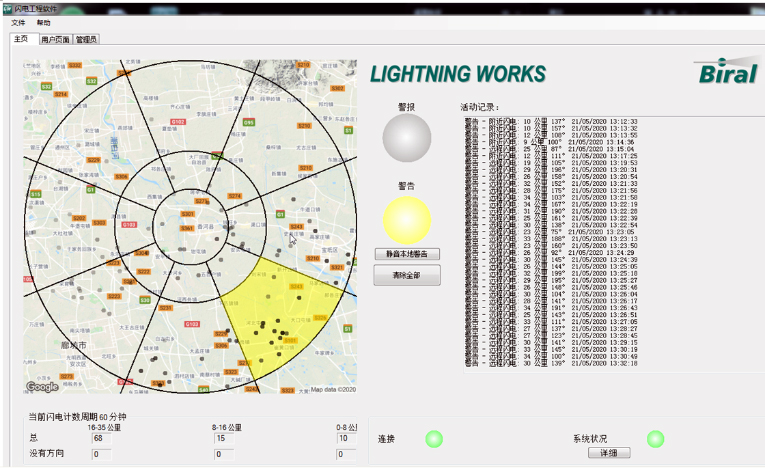

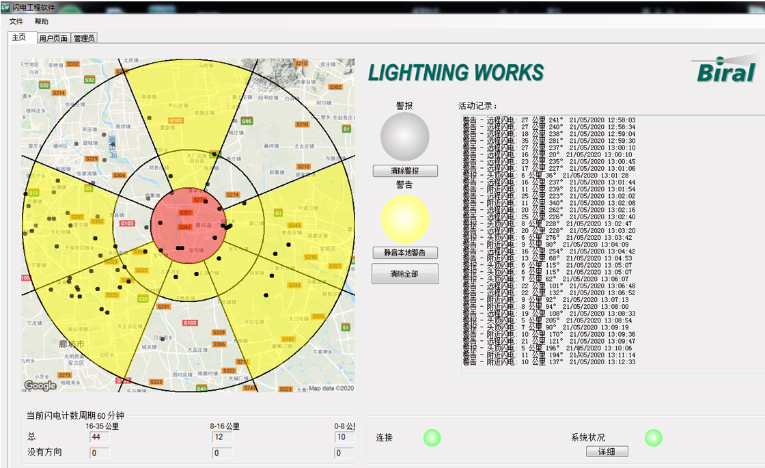

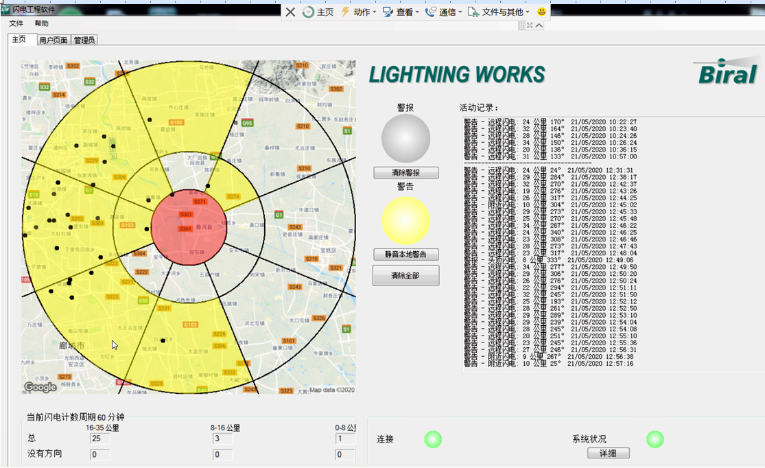

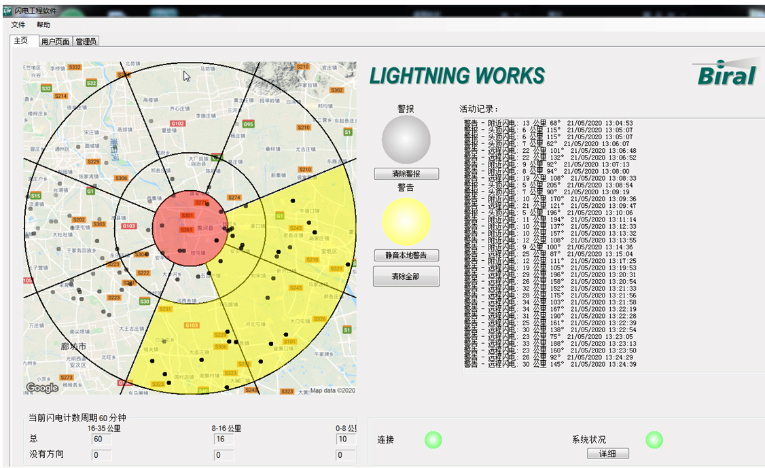

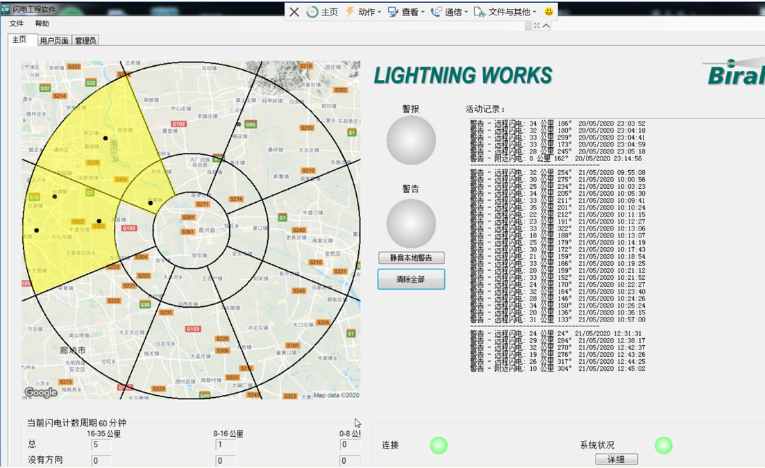

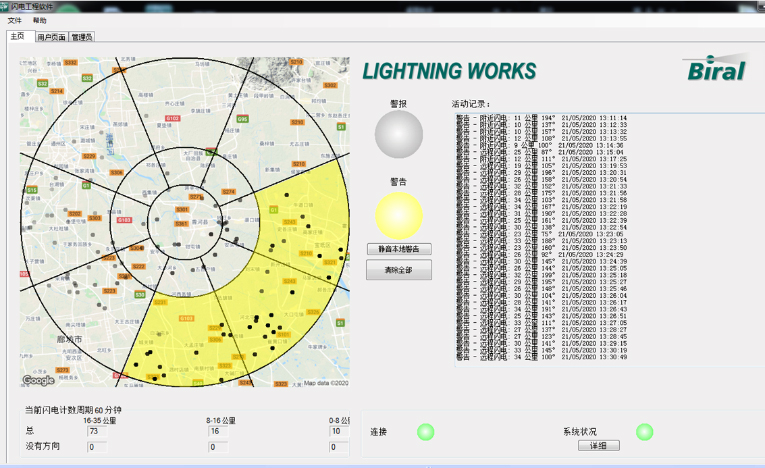

2020年5月21日12点40分,我们开始了1小时的截屏,完整地记录了雷电云团从西向东移动的过程,以下是系统探测的实时画面。

当系统探测到某个闪电后,会将小黑点显示在屏幕上,同时,小黑点所在的八分图区域变成黄色,在头顶闪电区域变成红色,随着小黑点和变色区域的移动,可以看到雷云的移动过程,如果变色的区域在15分钟内没有新的闪电,此区域恢复为无色。

目前显示的是系统自带的中文软件,可以直接使用厂商的中文软件,也可以自己编程显示需要的画面。

系统最大的特点是误报率低,带方向仪,可以实时追踪雷电云团的移动方向。

现场只需安装1套即可探测35km范围的雷电。










BTD-200性能指标:

测量

雷电的探测

云间闪、云地闪、云内闪

雷暴的预警

带电降水和强电场

探测距离

35 km

距离分辨率

1 km(LW软件设定)

探测效率

35 km范围内
单闪95%
双闪99%
三闪99.9%

虚警率

< 2%

最大闪电采样率

每分钟120次

输出数据更新时间

2 秒钟

输出

用户计算机或基本控制盒

有线串行连接(RS422)

广域声音报警器

有线串行连接(RS485)

继电器

3个继电器无源触点:
-警报
-警告
-故障
继电器触点开关容量
277 VAC 5A

供电

电压

9 to 30VDC
110/115V AC
或230/240V AC

功率

小于 5W

环境

运行环境

-20°C to +50°C

相对湿度

0 ~ 100%

防护等级

IP66

风速

60 m/s

海拔

-200m ~ 2000m

冲击和震动环境

陆基固定安装

认证

CE 认证

EMC EN61326-1:2013工业豁免

遵从RoHS and WEEE

符合 EN 50536:2011+/A1:2012对探测器的一级要求

执行IEC 62793 对A类检测器标准

物理特性

材质

不锈钢和环氧粉末涂料涂层铝材

颜色

银色和白色

重量

传感器 4.3 kg

高度

675 mm

直径

200 mm

质保期

1 年

维护

自检功能

标准功能

一般巡视

6-12月

传感器中包括

传感器以坚固的可回收包装交付:

-通用电源适配器

-光电隔离型串行RS422转USB适配器

-控制和显示软件USB安装盘

-用户手册

闪电工程软件

-支持多用户,最多可同时5个用户使用

-地图叠加显示闪电距离量程带

-警告状态图标显示

-传感器健康状态显示

-系统配置页面

-警告状态取消按钮

-自动数据记录

-导出数据是CSV格式

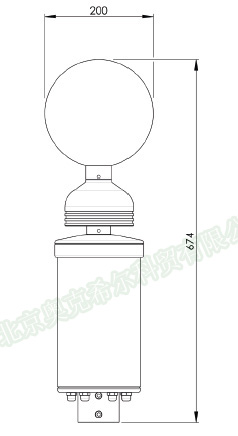

 外形尺寸 (mm)



行业应用

 BTD-200 电力



 BTD-200 风电

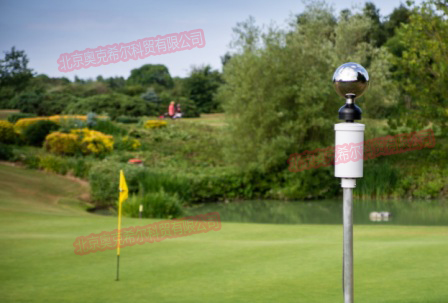

 BTD-200 休闲
